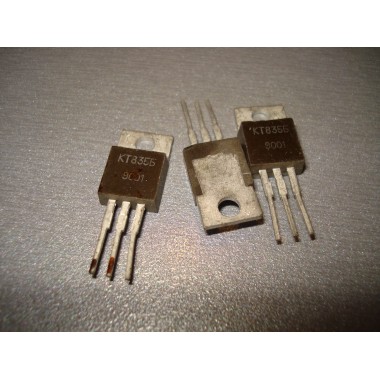

Транзистор PNP КТ835Б 45V 7.5A (1 шт.)
Цоколевка транзистора КТ835Б
Обозначение транзистора КТ835Б на схемах
На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ835Б обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.
Характеристики транзистора КТ835Б
- Структура p-n-p
- Максимально допустимое (импульсное) напряжение коллектор-база 45 В
- Максимально допустимое (импульсное) напряжение коллектор-эмиттер 45 В
- Максимально допустимый постоянный(импульсный) ток коллектора 7500 мА
- Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (25) Вт
- Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 10-100
- Обратный ток коллектора <=150 мкА
- Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>1 МГц
- Коэффициент шума биполярного транзистора <0.35 дБ
Аналоги транзистора КТ835Б
- 2N6011
